Studzienki kanalizacyjne PRO 800 i PRO 1000
| Materiał | Polipropylen PP-B |
| Średnica wlotów | Od DN 160 do DN 400 |
| Średnica wewnętrzna komory: PRO 800 PRO 100 |
DN/ID 800 DN/ID 1000 |
| Rodzaje kinet | Zbiorcze, przelotowe, ślepe |

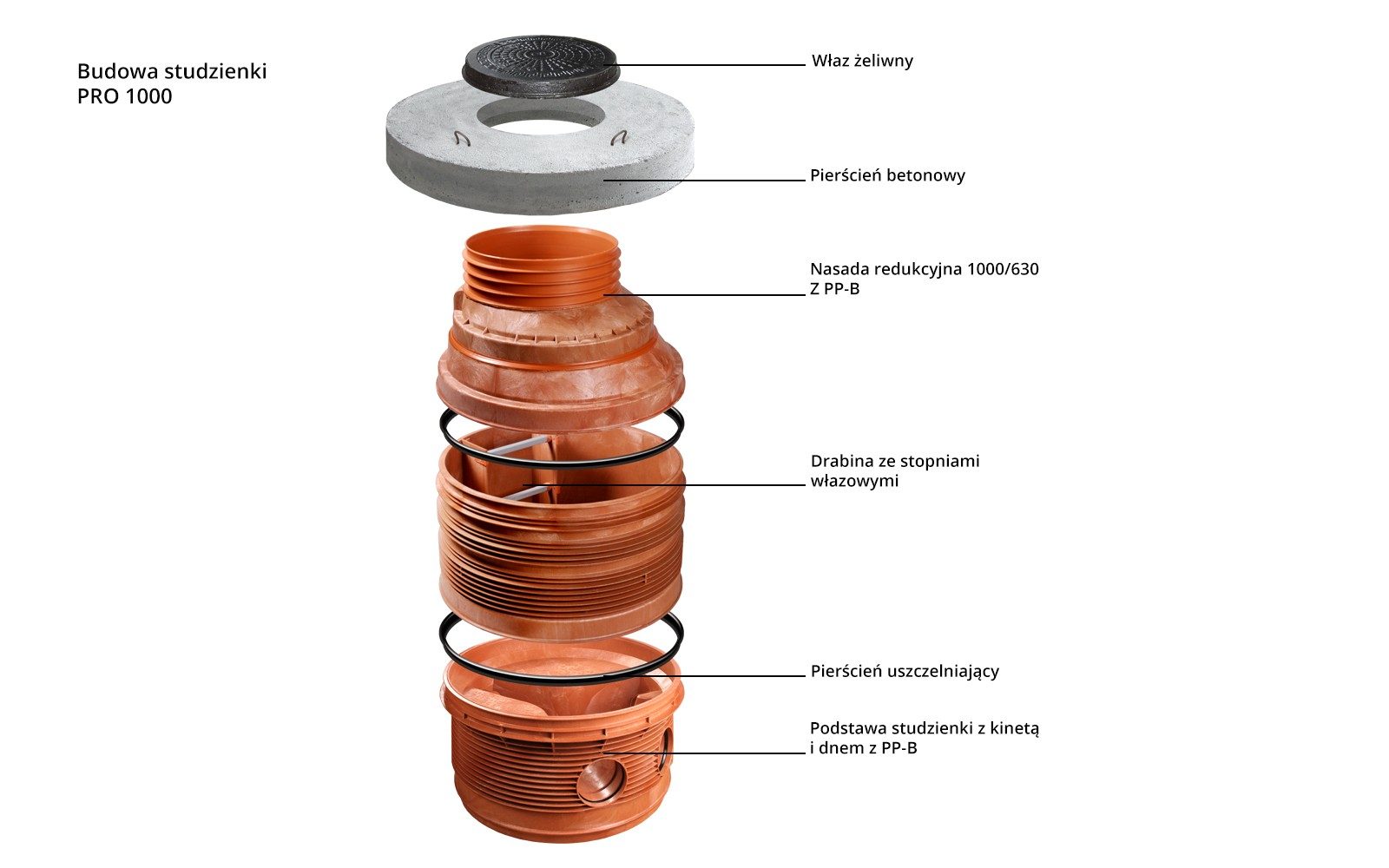

Budowa
Studzienka PRO 800 i PRO 1000 PP-B składa się z następujących elementów składowych:

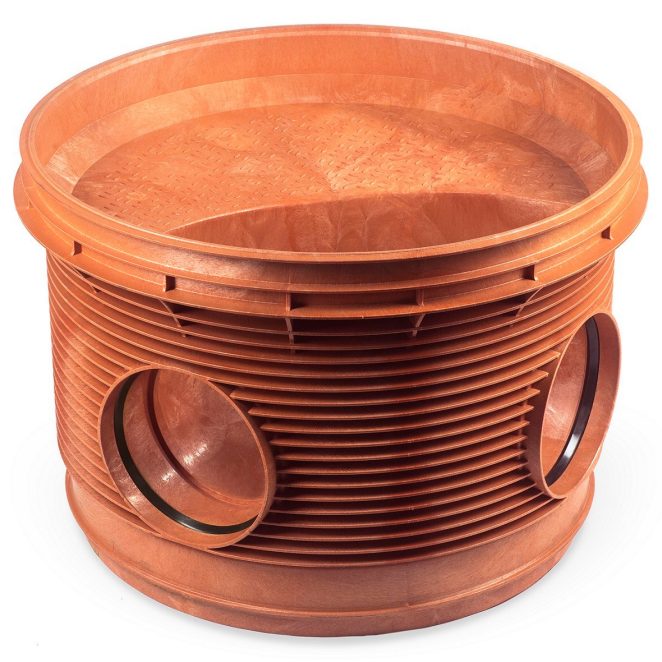

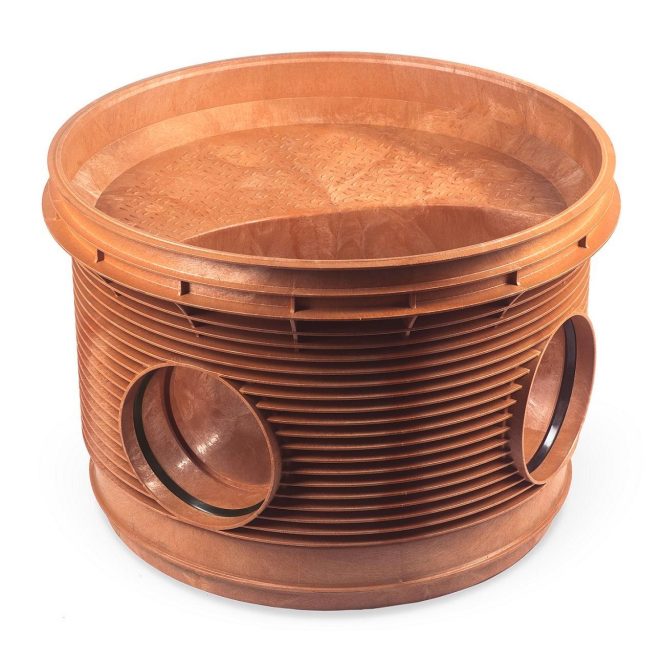

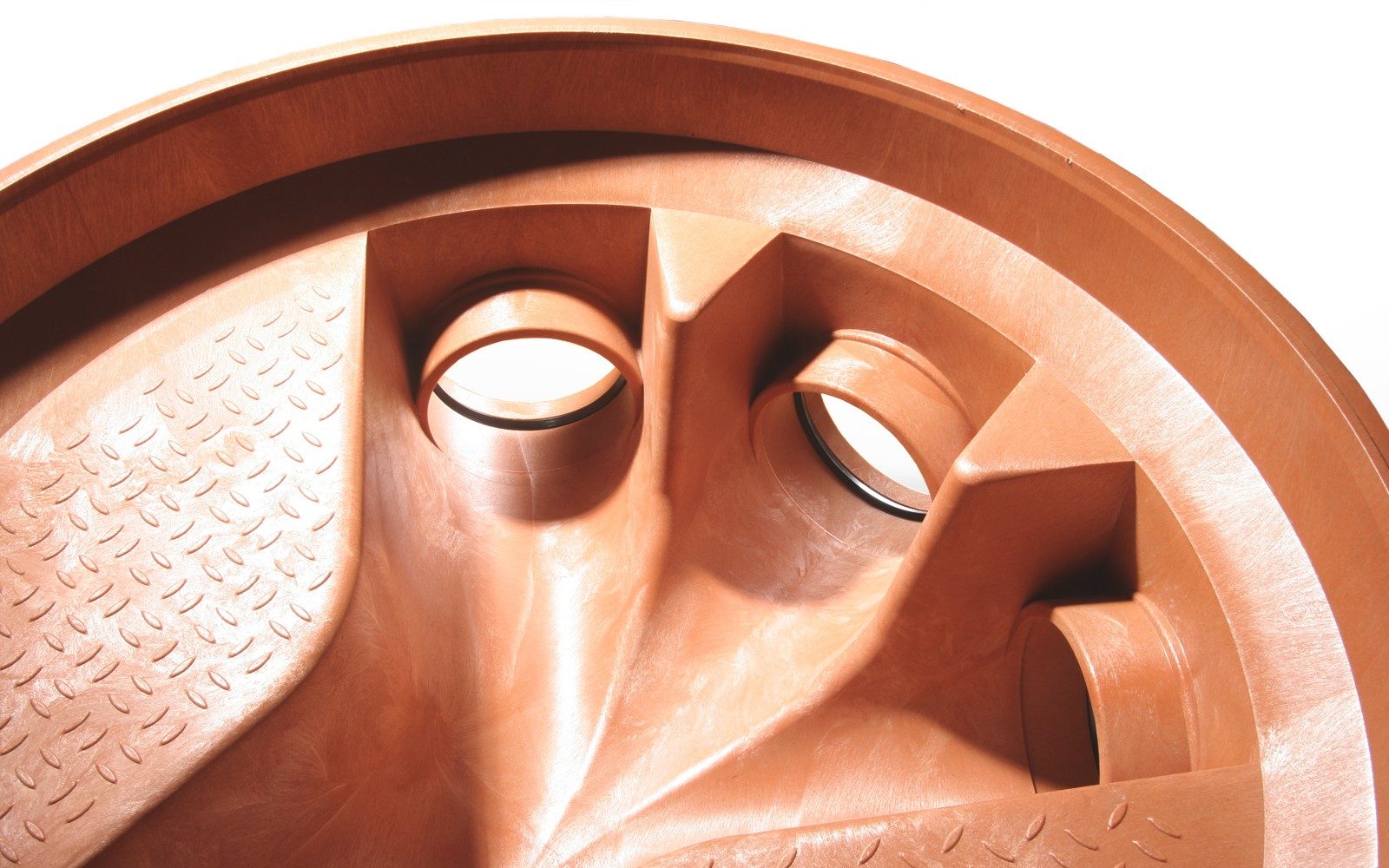

- Podstawa (kineta zbiorcza, przelotowa lub ślepa) Podstawy z kielichami typu Eurosocket na dolotach i wylocie dla rur gładkich (przelotowe 160-400 mm oraz zbiorcze 200 mm) lub podstawy z kielichami do rur gładkich lub Pragma,
- Komora - modułowe segmenty pierścieniowe o średnicy DN/ID 1000 mm lub 800 mm i wysokości 0,5; 1,0 lub 1,5 m z drabiną ze stopniami antypoślizgowymi, nowością jest pierścień o wysokości 0,25 m o średnicy DN/ID 1000 mm oraz pierścień 0,5 m o sztywności SN 4 o średnicy DN/ID 1000 mm
- Pierścienie uszczelniające,
- Teleskop PP DN 535 mm lub płyta odciążająca z betonu zbrojonego,
- Mimośrodowa nasada redukcyjna (1000/630 lub 800/630 z otworem włazowym o średnicy wewnętrznej 630 mm) i stopniem złazowym
- Zwieńczenie studzienki (stożek żelbetowy 1210/710 z włazem kanałowym DN 600 klasy A15-D400 lub pierścień odciążający żelbetowy 1650/1150 z płytą nastudzienną żelbetową 1550/600 oraz włazem kanałowym DN 600 klasy A15-D400).
Segmenty pierścieniowe oraz nasady redukcyjne są wykonywane w technologii wtrysku niskociśnieniowego (LPIM - Low Pressure Injection Molding). Marmurkowy kolor studni jest związany z procesem wtrysku LPIM.

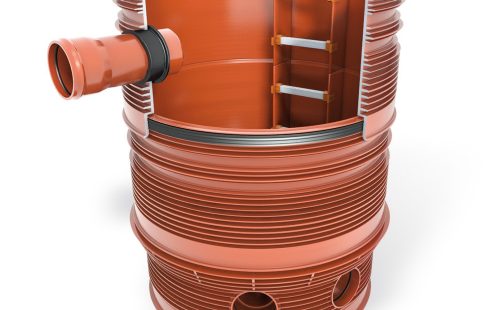

Standardowo komora robocza studzienki PRO 800 i PRO 1000 wyposażona jest fabrycznie w drabinę składającą się z wbudowanej ramy oraz stopni z GRP o szerokości 400mm.
Podstawa studzienek PRO 800 i 1000 ma w górnej zewnętrznej części ożebrowanie do umieszczenia uszczelki dla połączenia z modułowymi segmentami pierścieniowymi. Studzienki umożliwiają połączenie z rurami kanalizacyjnymi w zakresie średnic 160-400 mm.
Kielichowa konstrukcja segmentów o wysokości użytkowej H = 0,5; 1,0 lub 1,5 m umożliwia szybki i pewny montaż. Szczelność studzienki (0,5 bar zgodnie z normami PN-EN ISO 13259 i PN-EN 476) zapewniają pierścienie uszczelniające montowane pomiędzy wszystkimi kielichowymi połączeniami.
Do trzonu studzienek mogą być wykonane dodatkowe wloty/dopływy, poprzez uszczelki "in situ" o średnicy DN 110, 160, 200, 250, 315.
Podczas osadzania płyty żelbetowej ze zwieńczeniem żeliwnym nad redukcją należy pamiętać o zachowaniu dylatacji od wierzchu studzienki o szerokości min. 5 cm. Właz żeliwny zawsze należy zabezpieczyć przed przemieszczaniem podczas dalszych prac, poprzez obetonowanie na pierścieniu żelbetowym lub zakotwienie.
Studzienki PRO Pipelife spełniają wymogi normy PN-EN 13598-2 i maksymalna odległość od stopnia do zwieńczenia pokrywy żeliwnej powinna wynosić 0,5 m. Zgodnie z normą PN-EN 476 maksymalna wysokość górnej części nasady redukcyjnej o średnicy wewnętrznej DN/ID 600 mm wynosi 0,45m.

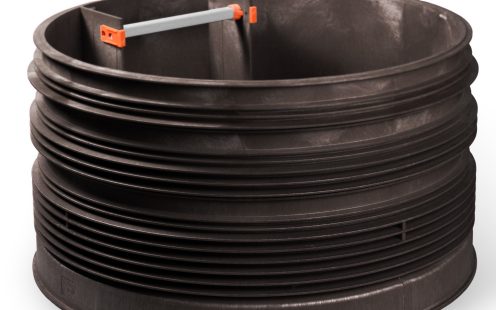

Nowością jest pierścień o wysokości 0,25 m o średnicy DN/ID 1000 mm oraz pierścień 0,5 m o sztywności SN 4 o średnicy DN/ID 1000 mm
Zalety studzienek PRO 800 i PRO 1000
- Maksymalna głębokość posadowienia wynosi 6,0 m zgodnie z PN-EN 13598-2
- Odporność na wodę gruntową (test integralności podstaw) 5,0 m zgodnie z PN-EN 13598-2
- 50-letnie odkształcenie pionowe dna podstawy wynosi 2,31% oraz poziome 2,47% w teście integralności zgodnie z PN-EN 13598-2 i jest znacznie mniejsze niż dopuszczalne odkształcenie pionowe ≤ 5% i poziome ≤ 10%
- Podstawy studzienek PRO posiadają podwójne dno, dzięki temu zwiększona jest wytrzymałość oraz w przypadku występowania wody gruntowej wyeliminowano wpływ parcia na spód kinety
- Pierścień PRO 1000 o wysokości 0,5 m i sztywności obwodowej SN 4 oraz pierścienie o wysokości 0,25; 0,5; 1,0 lub 1,5 m i sztywności obwodowej SN 2
- Nasady redukcyjne 1000/630 oraz pierścień PRO 1000 posiadają odporność na obciążenia powierzchniowe od ruchu pojazdów w klasie E wg ISO 13266 (obciążenie badawcze 150 kN)
- Studzienki firmy Pipelife spełniają wyższe wymagania odporności na uderzenie podstaw studzienek włazowych, niż przyjęte w normie PN-EN 13598-2 oraz PN-EN 744. Odporność na uderzenie podstaw studzienek jest badania dla ciężarka 2 kg przy zrzucie z wysokości 2,5 metra, zamiast 1 kg, co gwarantuje wyrobom firmy Pipelife wyższą wytrzymałość i gwarancję bezpieczeństwa prawidłowej eksploatacji sieci kanalizacyjnej. Parametr ten szczególnie ważny w warunkach klimatycznych Polski
- Studzienki nowej generacji posiadają kielichy typu Eurosocket dla rur gładkich z PVC-U
- Studzienki produkowane są z polipropylenu PP-B, tworzywa o doskonałej odporności mechanicznej, chemicznej i temperaturowej
- Średnica wejścia w studzience przełazowej PRO 1000 i PRO 800 wynosi 630 mm, średnica wewnętrzna korpusu 1000 mm i odpowiednio 800 mm
- Studzienka przełazowa PRO 1000 i PRO 800 ma fabrycznie zamontowaną drabinę ze stopniami z GRP
- Możliwość regulacji wysokości studzienki PRO 800 i PRO 1000 poprzez przycięcie pierścieni korpusu o 10 lub 20 cm oraz góry nasady redukcyjnej 1000/630 i 800/630 o 10 cm

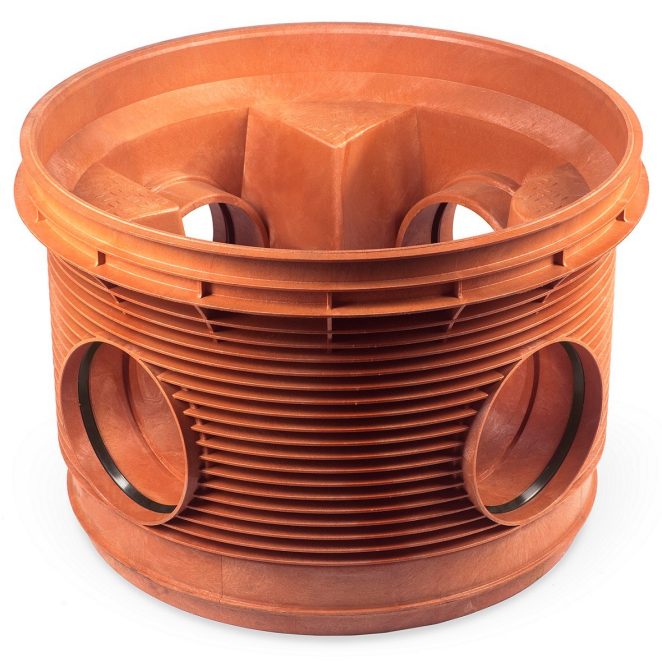

- Różnorodne kinety przelotowe (o prostym lub kątowym przelocie) lub zbiorcze (do trzech dopływów) z króćcami kielichowymi lub bosymi DN 160-400 mm dla rur PVC-U oraz Pragma
- Spocznik podstawy z powierzchnią antypoślizgową posiada spadek 4° (ok. 7%) i zapewnia poprawne warunki do spływu zanieczyszczeń oraz warunki do eksploatacji dla personelu
- Spocznik podstawy jest na wysokości powyżej średnicy kanału głównego zapewniając ochronę przed jego zanieczyszczeniem

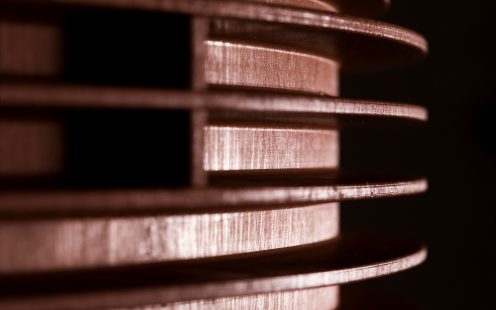

- Wszystkie elementy studzienek PRO posiadają na stronie zewnętrznej ożebrowanie zapewniające odpowiednią sztywność obwodową oraz bardzo dobrą współpracę z gruntem przeciwdziałając wyporowi pochodzącemu od wód gruntowych
- Szczelność połączeń kielichowych 0,5 bar zgodnie z normami PN-EN ISO 13259 i PN-EN 476
- Studzienki mogą być wyposażone w łącznik regulacyjny PP ±7,5° 160-250 mm, łącznik regulacyjny kulowy ±15° 110-250 mm lub łącznik kielich/bosy koniec ±6,5° 110-315 mm
- Możliwość stosowania w klasie obciążeń od A15 do D400 zgodnie z PN-EN 124 oraz od PKW 2 (2 t) do SLW 60 (60 t) wg ATV-DVWK-A 127
- Badania wytrzymałości studni PRO 1000 na obciążenie SLW 60 przy zagłębieniu od 1,0 m do 6,0 m wykonane przez TÜVRheinland LGA Bautechnik GmbH (Niemcy)
- Różnorodne zwieńczenia studzienek, jak teleskopy do studzienki PRO 630, włazy żeliwne kanałowe o średnicy 600 mm klasy A15 – D400 wg PN-EN 124, włazy żeliwno-betonowe B125 oraz D400 O 600 mm, stożek żelbetowy 1210/710 mm, typowe pierścienie i płyty żelbetowe odciążające
- Odporność studzienek z PP-B na ścieki jest zgodna z normą ISO/TR 10358
- Możliwość wykonywania dodatkowych wlotów do rury trzonowej lub korpusu poprzez uszczelki „in situ” o średnicy 110 - 315 mm
- PN-EN 13598-2, Krajowa Ocena Techniczna IBDiM, Instytutu Kolejnictwa (studzienki osadnikowe)
