Ogrzewanie i chłodzenie przy pomocy płyt gipsowo-kartonowych

GBP-10

Obszary zastosowania

Płyty gipsowo-kartonowe do ogrzewania/chłodzenia powinny być wybierane przede wszystkim do budynków, w których nie jest możliwe lub byłoby możliwe zastosowanie rozwiązania mokrego (tynk, monolityczna płyta betonowa), ale gdzie preferowana jest szybsza i czystsza metoda budowy:

lekkie budynki,
przestrzenie dachowe,
przestrzenie wewnętrzne z sufitami podwieszanymi,
remont budynku, modernizacja ogrzewania.

gipszkarton panel beépítve álmennyezeten

Panel GBP-10

Płyta grzejna to arkusz płyty gipsowo-kartonowej o grubości 15 mm z rurami o średnicy 10 mm biegnącymi pod jedną płaszczyzną. Rura jest umieszczona w rowkach w panelu i na całej swojej powierzchni jest otoczona materiałem wypełniającym szczeliny, co zapewnia lepsze przewodzenie ciepła. W celu zwiększenia wytrzymałości płyty, strona rurowa pokryta jest warstwą kleju elastycznego wzmocnionego siatką szklaną. Rozstaw rurek wynosi 75 mm. Strona z rurkami w panelu będzie stroną tylną, zwróconą w kierunku profilu lub podłoża.

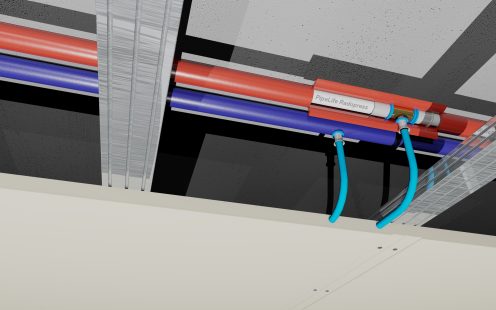

Strona bez rury będzie zwrócona w stronę pomieszczenia i będzie miała cienką przerywaną linię wyznaczającą ślad rury biegnącej do niej, pokazując miejsce, w którym nie należy wiercić. (Rury przyłączeniowe do paneli mają długość 1 m, dzięki czemu mogą bezpiecznie sięgać do rury rozdzielczej 20x2 mm nawet w przypadku przesunięcia, które często jest wymagane w przypadku spoin tynkarskich. Płyty gipsowo-kartonowe standardowo wykonane są z płyt nieimpregnowanych (RBI lub RFI), ale na życzenie klienta dostępne są również w tej jakości. Maks. temperatura medium: 50 °C

Powierzchnia płyty (A) i długość rury (l) biegnącej wewnątrz niej:

A=2,4 m², l= 32m

A=1,2 m², l=16 m

A=0,6 m², l= 8,2m

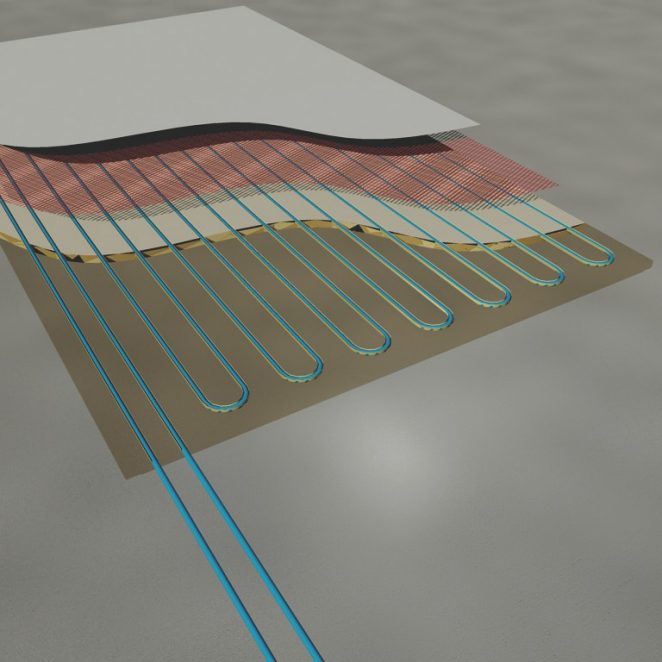

konstrukcja panelu

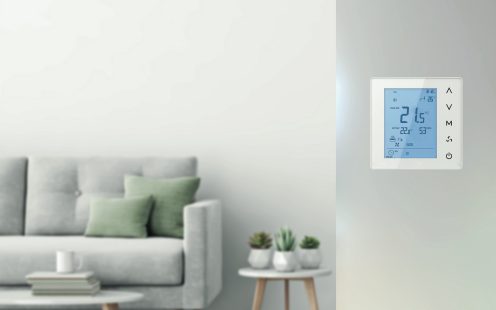

Sterowanie grzaniem i chłodzeniem

Istnieje zapotrzebowanie na system sterowania do niezawodnej, ekonomicznej pracy systemów grzewczych i chłodniczych. Aby wybrać właściwe rozwiązanie, niezbędna jest znajomość struktury obsługiwanego systemu, parametrów sterowanych jednostek, rodzaju zadań do wykonania oraz, notabene, oczekiwań użytkownika.
